Um festzustellen, ob aAnhängerkabelbaumwasserdicht ist, müssen Sie es anhand von drei Aspekten überprüfen: Schutzart, strukturelles Design und Materialauswahl.
So geht's:
1. Grundabdichtungsstufen
| IP-Bewertung | Schutzbeschreibung | Testbedingungen und Beispielanwendungen |
| IP67 | Hält vorübergehendem Untertauchen stand, ohne dass Wasser eindringt | Eintauchen in 1 m Wasser für 30 Minuten (kurzzeitige Einwirkung). |
| IP68 | Hält längerem, kontinuierlichem Eintauchen stand | Längeres Eintauchen (z. B. 24 Stunden in 1,5 m Tiefe für Energiespeichergurte). |
| IP6K9K | Beständig gegen Wasserstrahlen mit hohem Druck und hoher Temperatur | Widersteht Wasserstrahlen mit hohem Druck und hoher Temperatur (z. B. 80 °C, 100-bar-Test für Fahrgestellkabelbäume). |
Wichtiger Punkt: Die Bewertung muss auf dem Stecker oder der Verpackung aufgedruckt sein. Produkte ohne Einstufung sind grundsätzlich nicht wasserdicht.
2. Zertifizierungen und Standards
• Stecker, die dem ISO7638-Standard entsprechen (z. B. europäische 13-polige Steckdosen), verfügen normalerweise über eine eingebaute wasserdichte Konstruktion.
• Seriöse Produkte werden mit Zertifizierungen der Automobilindustrie wie IATF16949 gekennzeichnet.

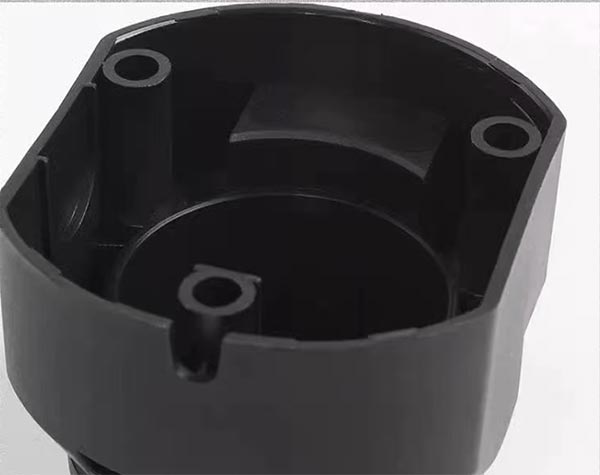

1. Dichtungsdesign des Steckverbinders
• Dichtungsringmaterial: Vorrangig wetterbeständiges Gummi verwenden und gewöhnliches Silikon (das alterungsanfällig ist) vermeiden.
• Doppelte Dichtungsstruktur – zum Beispiel mit Gewindebefestigung und doppeltem O-Ring-Schutz an beiden Enden des Spiraldrahts (siehe Nissan Patrol Y62).AnhängerkabelbaumDesign).
• Interner wasserdichter Hohlraum – High-End-Produkte verfügen über einen gewundenen Dichtungshohlraum (z. B. die Labyrinthstruktur einer Anhängerkupplung), um das Eindringen von Regenwasser zu verhindern.

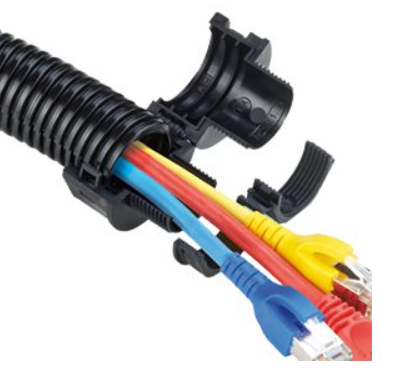

2. Details zum Kabelschutz
• Mantelmaterial – TPEE/TPU-Material ist gewöhnlichem PVC überlegen (Kältebeständigkeit -40℃, Hitzebeständigkeit 105℃)
• Keine Zwischenstecker – Das gesamte Kabel hat keine Haltepunkte; Die Verbindungsstellen müssen vergossen oder mit Ultraschall verschweißt werden.
• Integrität der Abschirmschicht – Die metallische Abschirmschicht muss bis in den Stecker reichen, um das Eindringen von Feuchtigkeit durch Lücken zu verhindern.

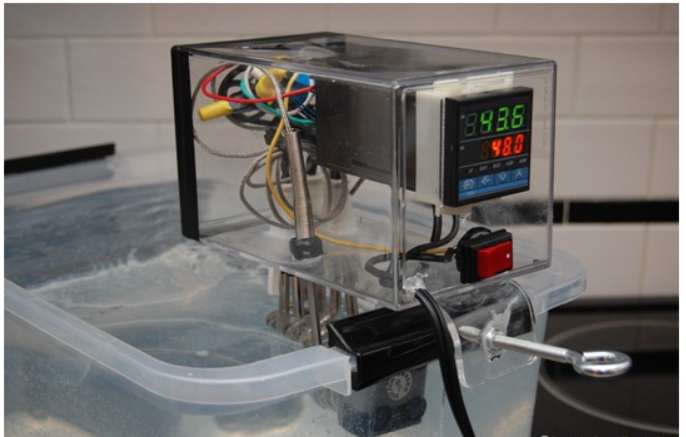

1. Wasserimmersionstest (IP67/IP68-Überprüfung)
• Verfahren: Tauchen Sie den Kabelbaum 30 Minuten (IP67) oder 24 Stunden (IP68) in 1 Meter tiefes, sauberes Wasser.
• Beurteilung: Testen Sie unmittelbar nach dem Entfernen den Isolationswiderstand ≥100 MΩ (mit einem 500-V-Megaohmmeter). Nach der Demontage des Steckers sollten keine Feuchtigkeitsrückstände vorhanden sein.
Fallstudie: Der Kabelbaum von Suzhou Kaibaile New Energy hat den 24-Stunden-Test in 1,5 Metern Wassertiefe bestanden und der Isolationswiderstand entsprach der Norm.
2. Hochdruck-Wassersprühtest (IP6K9K-Verifizierung)
• Verfahren: Besprühen Sie den Stecker mit einer 80 °C heißen Wasserpistole (80–100 bar Wasserdruck) 30 Sekunden lang aus einer Entfernung von 30 cm.
• Beurteilung: Testen Sie nach einer Stunde Standzeit den Durchgang des Stromkreises. Es dürfen keine Kurzschlüsse oder Signalunterbrechungen auftreten.
Anwendbare Szenarien – Kabelbäume für Autochassis, Ladesäulen im Freien und andere Anwendungen, die Schutz vor starkem Regen erfordern.

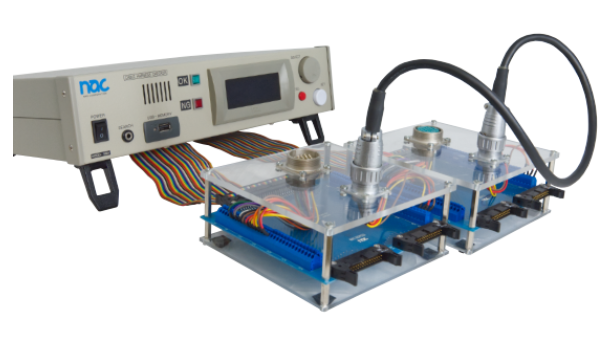

3. Prüfung der Isolationsleistung
• Isolationswiderstand ≥ 0,5 MΩ unter 2500 V Spannung (Megohmmeter-Test)
• Spannungsfestigkeitstest – Legen Sie 1 Minute lang das 1,5-fache der Nennspannung (z. B. 18 V für einen 12-V-Kabelbaum) an, ohne dass es zu einem Ausfall kommt.
